一、產品概述
該產品主要用于意大利CMOAS公司為中國設計的卷煙生產線上，是CMOAS公司提供的關鍵件，在CMOAS設計的DM型分料傳送裝置，MCA系列貯倉式喂料機，SAM系列配葉柜、SAD系列貯絲柜和FIFQ系列堆尋式貯葉柜等煙草生產設備上，作為移動行車電機、電器的供電和電子裝置的信號傳送****為理想的產品，是各起重機廠不可缺少的配套產品，可與進口產品相互通用，也可作為設備的備用件，廣泛適用于鐵路道口、港口、貨場、卷煙制造等一切移動式行車的輸配電系統。二、結構特點及工作原理
該產品由扁平電纜、攜帶電纜用四輪臺車和導軋三大部分組成。扁平電纜采用非延燃性材料，可用于戶內外和接觸油污的場所，具有一定的耐氣候性能，與圓電纜比具有彎曲半徑小，壽命長等優點。
軋道采用冷軋鋼板一次冷拉成型，以確保軌道截面尺寸的精度，取代了角鋼及其它導電方式的不安全，重量大，室內滑線積灰，室外結冰造成線路短咯，影響使用的缺點，更具有國內****特點，軌道單位長度4~6m采用耦合器連接頭，可依需擴展到任意長度。

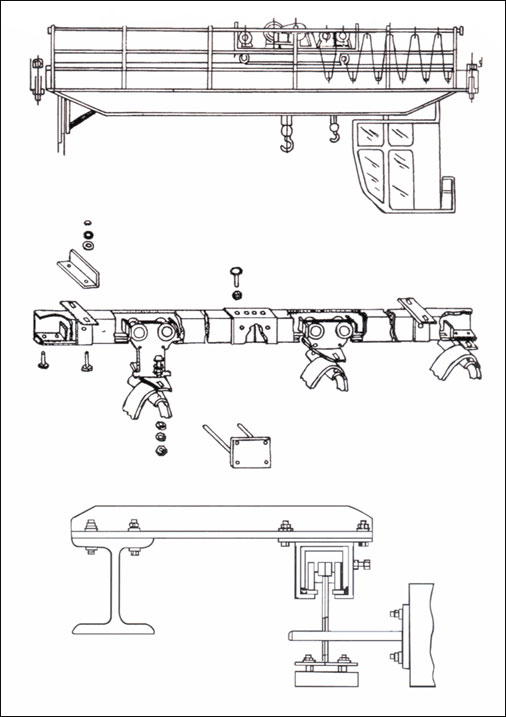

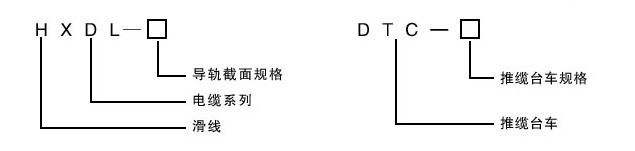

該產品的工作原理見工程應用圖示（1）扁平電纜的始端（接現場接線盒）固定于導軋的始端固定器上，再根據現場允許運行的空間，間隔適當?shù)拈L(zhǎng)度（1-2.5mm）依次固定在攜帶電纜的四輪臺車上，電纜未端（接用電源）因定在****后一個小車（牽引車）上。通過拔車上的彈簧拔小車往復移動，通過電纜的拖拽（長度如超過20m應考慮原用牽引繩，使電纜免受拉力）作用，帶動所有的小車在軋道中任意速度自由滑動，導軌安裝簡便，無需調試，且無觸點接觸供電等優點，安全可靠。 三、產品規格型號 型號 | 截面尺寸（ mm ） | 單位長度 | 配用推纜臺車 | A | B | C | L | HXDL-40 | 40 | 33 | 14 | 2 | 4M | DTC-40 | HXDL-50 | 50 | 50 | 16 | 2.5 | DTC-50 | HXDL-60 | 63 | 63 | 18 | 4 | 6M | DTC-60 | HXDL-70 | 68 | 70 | 22 | 4 | DTC-70 | HXDL-100 | 100 | 100 | 35 | 6 | DTC-100 |
四、產品的技術參數 1 、導軌材料： 冷軋銅板
2 、環境溫度： -35°C—+90°C
3 、推纜臺車運行速度： <190 米 / 分
4 、推纜臺車運行壽命： 32000 小時
5 、****大允許靜負荷： 150 千克 五、系統組成 導軌

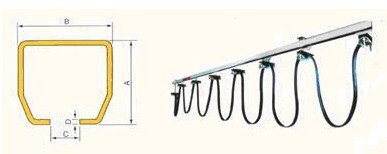

導軌是推纜臺車的載體，有直段也有半徑大于 500 毫米的弧形段，直段單位長度 4 米（或 6 米），通過耦合器連接可以延展伸長。 (單位mm) 型號 | A | B | C | L | HXDL-40 | 40 | 33 | 14 | 2 | HXDL-50 | 50 | 50 | 16 | 2.5 | HXDL-60 | 63 | 63 | 18 | 4 | HXDL-70 | 72 | 68 | 22 | 4 | HXDL-100 | 100 | 100 | 35 | 6 |
推纜臺車
1 、首車：首車是推纜臺車的牽引車，它通過其它運動體對它的發動而帶動其后面臺車的運動。四個全封閉滾動軸承作為行走輪，滑動十分靈活，可用于煙塵較大的場合。  (單位mm) 型號 | A | B | C | L | HXDL-40 | 116 | 130 | 20 | 27 | HXDL-50 | 116 | 130 | 25 | 32 | HXDL-60 | 118 | 160 | 30 | 37 | HXDL-70 | 118 | 160 | 30 | 42 | HXDL-100 | 206 | 305 | 60 | 240 |
2 、中間臺車：中間推纜臺車其行走輪也用全封閉軸承。壓夾電纜部位采用弧形和軟橡膠墊壓，使電纜不易損壞。首車和中間推纜臺車均有防撞緩沖器，保護臺車不受起動和停止時撞擊。  (單位mm)
型號 | A | B | C | L | HXDL-40 | 55 | 106 | 20 | 27 | HXDL-50 | 55 | 124 | 25 | 32 | HXDL-60 | 60 | 131 | 30 | 37 | HXDL-70 | 65 | 158 | 30 | 42 | HXDL-100 | 206 | 305 | 60 | 240 |
耦合接頭
冷軋板軋制成形，通過螺栓止動作用，使兩根導軌連接起來，無限延長導軌。  (單位mm)
型號 | A | B | C | HXDL-40 | 39 | 20 | 46 | HXDL-50 | 57 | 22 | 57 | HXDL-60 | 70 | 24 | 72 | HXDL-70 | 76 | 26 | 78 | HXDL-100 | 113 | 38 | 113 |
吊架
懸吊導軌，螺栓止動，使導軌不能串動，橢圓形安裝孔可以較正軌道線性度。  (單位mm) 型號 | A | B | C | L | D | HXDL-40 | 39 | 20 | 46 | 70 | 13 | HXDL-50 | 57 | 22 | 57 | 85 | 13 | HXDL-60 | 70 | 24 | 72 | 96 | 16 | HXDL-70 | 76 | 26 | 78 | 106 | 16 | HXDL-100 | 113 | 38 | 113 | 150 | 10 |
始末端
1 、始端：導軌起始段，始端固定電纜，一端進入推纜臺車，一端進入供電箱。  (單位mm)
型號 | L | S | D | HXDL-40 | 90 | 20 | 54 | HXDL-50 | 90 | 25 | 64 | HXDL-60 | 90 | 30 | 74 | HXDL-70 | 90 | 30 | 84 | HXDL-100 | 150 | 50 | 240 |
2 、末端：裝于導軌的一端，防止首車滑出軌道。  (單位mm)
型號 | A | B | H | HXDL-40 | 90 | 32 | 20 | HXDL-50 | 90 | 40 | 25 | HXDL-60 | 90 | 40 | 30 | HXDL-70 | 90 | 50 | 35 | HXDL-100 | 150 | 86 | 60 |
注意事項 1 、軌道長度（米）
根據小車實際運行距離軌道長度由用戶統計確定，另再加存放推纜臺車的距離。
2 、電纜長度（米）
電纜長度 = 實際運行距離 + 存放小車距離 + 至用電器及接線箱所****長度，電纜規格查我廠扁平軟電纜說明，根據電纜寬長確定臺車壓線塊長度。
3 、臺車數量
2 米 —4 米配臺車一臺，用戶可根據允許電纜下垂空間確定增減推纜臺車數量。
4 、耦合接頭數量
導軌超出 4 米（或 6 米）時，需配一件。
5 、其它
始、末端各一件。每1.5米導軌配吊架支架1套。每條線配撥叉一只。
|
